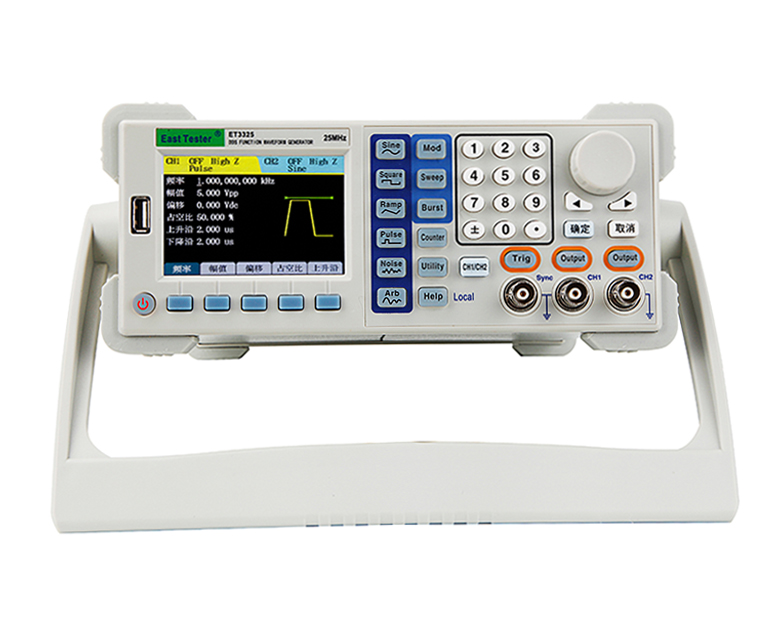

ET33X系列双通道函数/任意波形发生器

ET33X系列双通道函数/任意波形发生器


ET33X系列双通道函数/任意波波形发生器采用直接数字合成(DDS)技术设计,能够产生精确、稳定、低失真的输出信号。


主要特色

l 采用3.5寸480x320TFT液晶屏,具有清晰的图形化界面;
l 支持中英文菜单;
l 按键帮助,方便获取信息;
l 双通道之间相互独立,具有相位同步功能;
l 200MSa/S采样率,13位垂直分辨率,8k存储深度;
l 内置5种基本波形与32种任意波形;
l 波形存储;支持内部存储50组用户自定义编辑的波形;
l 边沿时间可设的脉冲波输出;
l 内部/外部AM、FM、PM模拟调制功能,内部/外部ASK、FSK、PSK数字调制功能;
l 外部模拟调制功能(选配);
l 双通道输出,最高输出频率60M。
l 线性/对数扫频和脉冲串波形的输出;
l 带100MHz高精度频率计与32位计数器;
l 通讯接口:标配—RS232接口、USB Device接口,选配—USB Host;
l 配备多功能任意波形编辑软件。


一般技术规格

l 电源电压:220V.AV±10% 或 110V.AV±10%(选配);
l 功耗:< 15W;
l 显示:3.5寸TFT液晶屏,分辨率480×320,16位真彩色;
l 温度范围:操作状态10℃~+40℃、非操作状态-10℃~+60℃;
l 湿度范围:0~40℃范围内,≤90%相对湿度;
l 通讯接口:RS232,USB Device,USB Host(选配);
l 尺寸:265×105×305mm(宽×高×深),重量2.6kg。

标配附件:

l 30A51型三芯电源线1根
l 33A52型BNC同轴电缆1根


配附件:


l 33P01型BNC-鳄鱼夹线
l 32P02型机柜安装套件
l 32P04型RS232串口线
l 32P05型USB数据线



产品技术指标

频率特性
  ET3315X ET3325X ET3340X ET3360X
正弦波 1μHz ~ 15MHz 1μHz ~ 25MHz 1μHz ~ 40MHz 1μHz ~ 60MHz
方波 1μHz ~ 15MHz 1μHz ~ 15MHz 1μHz ~ 15MHz 1μHz ~ 15MHz
三角波 1μHz ~ 15MHz 1μHz ~ 15MHz 1μHz ~ 15MHz 1μHz ~ 15MHz
脉冲波 100μHz ~ 6MHz 100μHz ~ 6MHz 100μHz ~ 6MHz 100μHz ~ 6MHz
任意波 1μHz ~ 6MHz 1μHz ~ 6MHz 1μHz ~ 6MHz 1μHz ~ 6MHz
噪声(-3dB) 7MHz带宽
频率分辨率 1μHz
频率准确度 ±5ppm
频率稳定度 ±1ppm/3小时
波形特性
波形种类 正弦波,方波,三角波,脉冲,噪声,任意波(含DC)。
其中任意波有32种,还有50种用户自定义波形。
波形长度 8192点
波形采样率 200MSa/s
波形垂直分辨率 13位
正弦波特性
正弦波 谐波抑制度 ≥45dBc(<1MHz);
≥40dBc(1MHz~20MHz)
总谐波失真度 <0.8%(20Hz ~ 20kHz, 0dBm)
方波信号特性
方波 上升/下降时间 <20ns
过冲 <5%
占空比 频率<100kHz: 1%~99%;
100kHz≤频率<5MHz: 20% ~ 80%;
5MHz≤频率: 40% ~ 60%(0.1%解析度)
脉冲波特性
脉冲波 脉冲宽度 最小20ns; 1ns分辨率
边沿跳变时间 最小20ns;
过冲 <5%
抖动 6ns+0.1%的周期
锯齿波特性
锯齿波 线性度 ≥98%(0.01Hz~10kHz)
对称性 0.0 ~ 100.0%(解析度0.1%)
输出特性
振幅
幅值范围 频率<10MHz 10MHz≤频率<30MHz 30MHz≤频率
2mVpp ~ 20Vpp 2mVpp ~10Vpp 2mVpp ~5Vpp
幅值分辨率 1mV
幅值准确度 设置值的1%+2mVpp(1kHz正弦波,0偏置,>10mVpp)
幅值平坦度
(相对于1k正弦波,1Vpp)
±0.4dB  <10MHz ;
±1.0dB  ≥10MHz。
输出阻抗 50Ω±10%(典型)
保护 所有信号输出端都可在负载短路情况下工作60s以内
偏移
  输出幅度>0.1V 2mV<输出幅度≤0.1V
输出范围 ±10Vpk,ac + dc ±0.250Vpk,ac + dc
偏置分辨率 1mV
相位特性
相位调节范围 0~359.9°
相位分辨率 0.1°
外测量功能
频率计功能 频率测量范围 1Hz ~ 100MHz
闸门时间 0.01s ~ 10s连续调节
计数器功能 计数范围 0 ~ 4294967295
计数方式 手动
输入信号电压范围  2Vpp~20Vpp
耦合方式 直流或交流两种耦合方式
脉宽测量  1ns分辨率,最大可测20s
周期测量  1ns分辨率,最大可测20s
SYNC输出
输出通道 CH1或CH2,默认CH1
电平 TTL兼容
阻抗 50Ω
上升/下降时间 < 25ns
最大频率 25MHz
AM调制
输出通道 CH1或CH2,默认CH1
载波 正弦波、方波、锯齿波、脉冲波、任意波(DC除外)
内部/外部
调制波 正弦波、方波、三角波、斜波
调制频率 2mHz~20kHz
调制深度 0%~120%
FM调制
输出通道 CH1或CH2,默认CH1
载波 正弦波、方波、锯齿波、脉冲波、任意波(DC除外)
内部/外部
调制波 正弦波、方波、三角波、斜波
调制频率 2mHz~20kHz
频偏 0~最大载波频率
PM调制
输出通道 CH1或CH2,默认CH1
载波 正弦波、方波、锯齿波、脉冲波、任意波(DC除外)
内部/外部
调制波 正弦波、方波、三角波、斜波
相位偏差 0°~360°
ASK调制
输出通道 CH1或CH2,默认CH1
载波 正弦波、方波、锯齿波、脉冲波、任意波(DC除外)
内部/外部
调制波 50%占空比的方波
调制速率 2mHz~1MHz
调制幅度 0~载波幅值
FSK调制
输出通道 CH1或CH2,默认CH1
载波 正弦波、方波、锯齿波、脉冲波、任意波(DC除外)
内部/外部
调制波 50%占空比的方波
键控频率 2mHz~1MHz
PSK调制
输出通道 CH1或CH2,默认CH1
载波 正弦波、方波、锯齿波、脉冲波、任意波(DC除外)
内部/外部
调制波 50%占空比的方波
调制相位 0°~360°
扫频功能
扫频通道 CH1或CH2,默认CH1
扫频类型 线性扫描、对数扫描
扫频时间 1ms ~ 500.000s
设定范围 起始点和终止点任意设定
扫频方向 正向、反向
触发源 内部、外部、手动
脉冲串特性
输出通道 CH1或CH2,默认CH1
载波 正弦波、方波、锯齿波、脉冲波、噪声、任意波(DC除外)
脉冲计数 1~65535或无限、门控
起始/停止相位 0~360°
内部周期 1μs~500s
门控源 外部
触发源 内部、外部、手动
触发输入
输入信号电压范围  2Vpp~20Vpp
耦合方式 直流或交流两种耦合方式
脉冲宽度 >100ns
反应时间 <500ns(脉冲串)
<10μs(扫频)
模拟调制输入
输入阻抗 1MΩ
信号范围 ±2.5V ac+dc
